エストレヤ シガーソケット装着 ― 2015/02/27 16:12
カーナビで車を走らせているとバイクにもナビが欲しくなります。
スマホでナビするため、エストレヤにシガー電源を装着することにしました。
検索すると関連するブログが発見できますが、どうもタンクの外し方が
よく分かりません。分からないのはホース類。どこを外していいのかどうか、、、
これから自分で簡単な整備が出来るようにサービスマニュアルを入手しました。
ここにタンクの外し方が書いてあるのですが、うーん、、これもよく分かりません。
そこで自分で作業しながら、シガーソケット装着作業をブログに残すことに
しました。
これからシガーソケットの装着を考えている人の参考になればよいと思います。
１．シガーソケットを装着するバイク
エストレヤRS 2004年式 ※キャブ仕様
２．タンクを外す
シートを外し、タンク止めネジ（1本）①を外します。
３．タンク部分につながっているホース３本の外し
・燃料コックは、ONの位置
・ホースエンジンの横ウエストを置いて、漏れたガソリンを吸収する
3-1 ホースを外しやすくするため、ウエスをタンクに挟んでタンクを持ち上げる。
3-2 ホース②、ホース③を外す ラジオペンチだと外しやすい
※③ホースから、ガソリンが少し出て来ました。
3-3 ホース④を外す。 ホースがタンクに引っかかっているので外す
４．タンクを車体からおろす
※フェールコックが出っ張っているので、タンクの置き方に注意する。
５．シガーソケットの配線

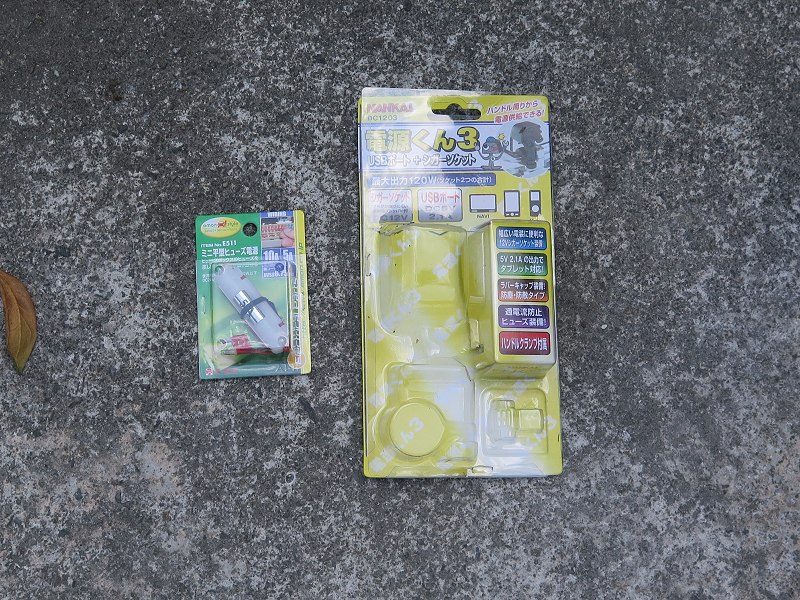

今回使用したのは、電源くん３(NANKAI)、ミニ平型ヒューズ電源（エーモン）

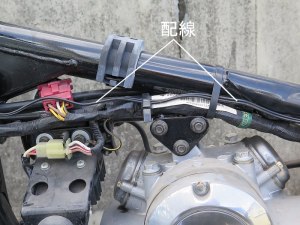

5-1 シガーソケットを装着し配線、結束バンドで２本で固定
＜注意＞ハンドルを左右にいっぱいに切って、配線が突っ張らない様に配線する。
5-2 本体の結束バンドの中を通す。（結束バンドは外せるタイプでした）
６．アース側のコードをネジに共締めする（１００均で買ってきたY型レンチを使用した）
プラス側は、電源くん３に付属していた結線具を使用して、ミニ平型ヒューズ電源と接続。
この際、ミニ平型ヒューズ電源のヒューズは切り落としました。（電源くんにもヒューズが
付いているため）
ミニ平型ヒューズ電源のヒューズは、「ホーン」のヒューズと交換して刺す。
＜たわ言＞
初めは、マイナス側はバッテリ（-）に接続しようと思ったんですけどね。
見ているうちに面倒くさそうで、それに電源くんの説明はアースとあったので、
テスターで電圧を確認し、後ろフェンダー部のネジ留めにしました。

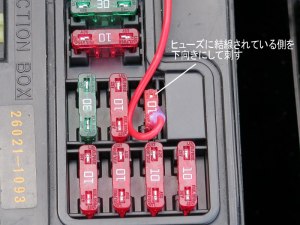

ミニ平型ヒューズヒューズを差し込んでから、向きはこっちでいいのかふと考え込み、
再度電源が来ている側を確認、ヒューズに付いている電線が写真の向きの方
（電源が来ている側）が良いことに気づきました。
ホーンを鳴らした状態の時、この１０Aのヒューズにはホーンの電流しか流れません。
このヒューズが切れたとしても、シガーソケットには電気が供給されます。
７．ヒューズボックスカバーの端を切って、コードの通り道を作る。
８．ヒューズボックスカバーを閉じる。
余ったコードを束線バンドで束ね、工具置きのところへ整理する。
※ スイッチを入れて、シガーソケットに電気が供給されるか確認する。
９．タンクを乗せる。ホース３本をつなぐ。（はずし方の逆の作業）
１０．完成
スマホのホルダーは、エストレヤは振動が大きく振動で画面が見えないと思い、
バック式にしました。
